TABLERO TH20 |
| |
| |
|
TABLERO TH15 |
| |
| |
TABLERO
CENTRAL |
| |
 |
Sistema de transmisión de datos por cable UTP - Norma RS485 |
|
Frente de Acrílico rojo traslucido con terminación mate. |
|
Sin componentes o plaquetas a la vista |
|
Perfiles de Aluminio extrusado reforzado, estructura interna de caño. |
|
Fondo de Plástico Alto Impacto |
|
Se utilizan únicamente leds marca Kingbright, Los carteles se entregan con dos años de GARANTIA |
|
Leds de alto brillo con dígitos de doble fila. |
|
Testeo de dígitos al encender |
|
Pintura epoxi horneada, especial para exterior |
|
Instalación
sencilla, no necesita personal especializado |
|

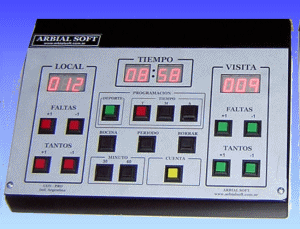

CONSOLA de Control MULTIDEPORTE |
| |
|
|

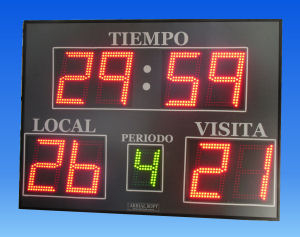

MODELO TH20 |
|
CRONOMETRO: 4 dígitos 20cm rojos |
|
PERIODO: 1 dígito 15cm verde |
|
LOCAL: 2 dígitos 20cm rojo |
|
VISITA: 2 dígitos 20cm rojo |
|
TAMAÑO: 1000 x 740mm |
|
MODELO TH15 |
|
CRONOMETRO: 4 dígitos 15cm rojos |
|
PERIODO: 1 dígito 10cm verde |
|
LOCAL: 2 dígitos 15cm rojo |
|
VISITA: 2 dígitos 15cm rojo |
|
TAMAÑO: 900 x 600mm |
| |
|
|
|
| |
|
| |
|
PUNTOS:
en LOCAL y VISITA +1 y –1 incrementa/decrementa el valor |
| |
del puntaje. |
|
MINUTO: 60s, decrementa, al terminar suena la bocina |
|
PROGRAMACION TIEMPO: con la tecla T, se muestra en TIEMPO las distintas opciones
de preseteo de tiempo |
|
BORRADO: Esta tecla pone a cero todos los indicadores. |
|
PERIODO: se incrementa pasando 1 -> 2 -> 3-> 4> y luego a 1 |
| |
nuevamente. |
|
BOCINA: Se produce un sonido de Bocina, que está ubicada en el |
| |
Tablero Central TH20/15 durante 2s aproximadamente |
|
CUENTA: Inicia/Detiene la cuenta del tiempo principal. |
|
FALTAS: Incrementa/Decrementa faltas por equipo |
|
Dimensiones: 300mm largo, 200cm de ancho, 80mm alto |
|
Consumo Aprox: 10W |
|
| |
| |
|
|
| |
Descarga
Manual de Uso TH20/15 [PDF - 210k] |
|
| |
CARTEL TIEMPOS DE EXCLUSION 2:00MIN |
| |
Un Tablero especial para la cuenta del tiempo de 2minutos de exclusion de hasta 3 jugadores por equipo.
La consola de control es independiente de la del cronometro y es muy sencilla de utilizar, posee un boton que detiene y continua los tiempos de todos los cronometros simultaneamente. |
|
|
|
|
 |
|
|
| |
|
|
 |
|
|
| |
|
|
| |
Descarga
Manual de Uso TH6200 [PDF - 190k] |
|
| |
| |
