TABLERO
CENTRAL |
| |
 |
Actualizado Reglamento 2010 - Posesion 14s |
|
Tiempos muertos, 3 por Equipo |
|
Sistema de transmisión de datos por cable UTP - Norma RS485 |
|
Frente de Policarbonato Antirreflejo |
|
Sin componentes o plaquetas a la vista |
|
Perfiles de Aluminio extrusado reforzado, estructura interna de caño. |
|
Fondo de Plástico Alto Impacto |
|
Se utilizan únicamente leds marca Kingbright, Los carteles se entregan con dos años de GARANTIA |
|
Gran luminosidad
en los tableros con Leds de alto brillo, doble fila |
|
Bocina en
tablero central para indicar el final de cronometro 12VDC 80dB |
|
Fácil reparación, NO NECESITAN MANTENIMIENTO |
|
Bajo consumo, aprox 70W - Peso 35Kg |
|
Instalación
sencilla, no necesita personal especializado |
|
TIEMPO
: 4(cuatro) dígitos para Minutos y Segundos |
| |
20 cm de alto. Verde |
|
TANTOS
: 6 (seis) dígitos de 20 cm de alto, para local y visita. Rojo |
|
FALTAS
: 2 (dos) dígitos de 15 cm de alto para local y visita. Verde |
|
PERIODO
: 1 (uno) dígito de 15 cm de alto. Verde |
|
Total
de dígitos : 13 (trece) |
|
Dimensiones
Aprox. Externas : 1.20m ancho, 1.00m alto, 10cm fondo. |
|
NOTA
: En el ultimo minuto, TIEMPO Indica Segundos y Decimas |
|
OPCIONAL: Indicación de Tiempos Muertos (2 por Equipo) |
| |
|
|
TABLEROS DE POSESION (24s) |
| |
|
| |
|
2
(dos) dígitos de 20 cm de alto, en cada Tablero - Rojo |
|
Dimensiones
aprox. Externas : 38 cm de largo, 36 cm de alto, |
| |
10
cm de fondo. |
|
Consumo Aprox
15W c/u |
|
Bocina
incorporada a cada tablero |
|
OPCIONAL: Luz de cuenta a 00 |
|
OPCIONAL: Cronometro incorporado |
|
OPCIONAL: Salida a Bocina de potencia |
| |
|
|
|
|
| |
TABLEROS DE POSESION c/CRONOMETRO |
| |
|
| |
|
2
(dos) dígitos de 20 cm de alto - POSESION - Rojo |
|
4 (cuatro) dígitos de 10 cm de alto - CRONOMETRO - Amarillo |
|
Dimensiones
aprox. Externas : 38 cm de largo, 55 cm de alto, |
| |
10
cm de fondo. |
|
Consumo Aprox
20W c/u |
|
Bocina
incorporada a cada tablero |
|
OPCIONAL: Luz de cuenta a 00 |
|
OPCIONAL: Salida a Bocina de potencia |
| |
|
|
|
|
| |

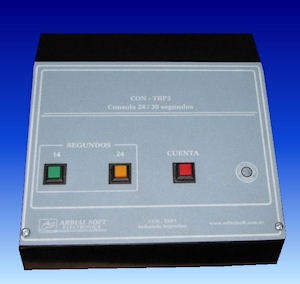

CONSOLAS DE CONTROL |
|
| |
|
PUNTOS:
en LOCAL y VISITA +1 y –1 incrementa/decrementa el valor |
| |
del
puntaje. |
|
MINUTO:
60s en posesion, decrementa, al terminar suena la bocina |
|
PROGRAMACION
TIEMPO: con la tecla T, se muestra en TIEMPO las distintas opciones
de presentero de tiempo |
|
BORRADO:
Esta tecla pone a cero todos los indicadores. |
|
PERIODO:
se incrementa pasando 1 -> 2 -> 3-> 4> y luego a 1 |
| |
nuevamente. |
|
BOCINA:
Se produce un sonido de Bocina, que está ubicada en el |
| |
Tablero
Central TB15 durante 2s aproximadamente |
|
30s:
Indica 30 segundos en Posesion [Opcional Tiempos Muertos] |
|
CUENTA:
Inicia/Detiene la cuenta del tiempo principal. |
|
FALTAS:
Incrementa/Decrementa faltas por equipo |
|
Dimensiones
: 300mm largo, 200cm de ancho, 80mm alto |
|
Consumo
Aprox: 10W |
| |
|
|
|
|
| |
Descarga:
Manual de Uso [PDF - 450k] |
| |

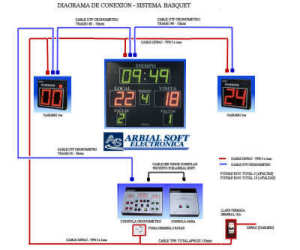

DIAGRAMA
DE CONEXION: |
| |
|
| |
|
|
| |
Descarga Diagrama en Alta Resolución [JPG - 122k] |
| |
CONEXIONES POR MODELOS: |
|
|
|
| |
Descarga Diagramas [PDF - 280k] |
| |
|
|
| |
