CARACTERISTICAS COMUNES |
| |
 |
Se ofrecen como OPCIONALES al sistema de Basquet |
|
Posee consola de control separada del sistema central |
|
Existen varios modelos de acuerdo a la información presentada |
|
Sistema de transmisión de datos por cable UTP - Norma RS485 |
|
Frente de Policarbonato Antirreflejo |
|
Sin componentes o plaquetas a la vista |
|
Perfiles de Aluminio extrusado reforzado, estructura de caño. |
|
Fondo de Plástico Alto Impacto |
|
Se utilizan únicamente leds marca Kingbright, Los carteles se entregan con dos años de GARANTIA |
|
Gran luminosidad
en los tableros con Leds de alto brillo |
|
Fácil reparación, NO NECESITAN MANTENIMIENTO |
|
Bajo consumo, aprox 25W - Peso 15Kg |
|
Instalación
sencilla, no necesita personal especializado |
|
|
|

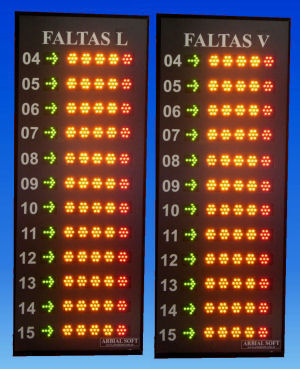

TABLERO
FALTAS PERSONALES
CON JUGADOR EN CANCHA (TNA)
|
| |
|
| |
|
Al
encender se realiza una comprobación de todos los puntos |
|
Puntos formados
por 7 leds en forma de circulo, diámetro 35mm |
|
Faltas 1-4 en amarillo, 5ta en rojo, Flecha de Jugador en cancha verde |
|
Bajo
consumo y peso |
|
Parpadeo de las faltas en la 5ta |
|
Números 4-15 ploteados en blanco, 35mm alto |
|
Tamaño 400mm x 1000mm x 70mm |
|
| |
|
CONSOLA DE CONTROL |
| |
|
| |
|
Teclas
para cada uno de los 12 jugadores para acceso sencillo |
|
Tecla
de Reset, borra todo |
|
Teclas
para seleccionar LOCAL Y VISITA-JC |
|
Tecla
para decrementar una falta en caso de error |
|
Leds de LOCAL, VISITA, ATRAS y JC |
|
| |
|

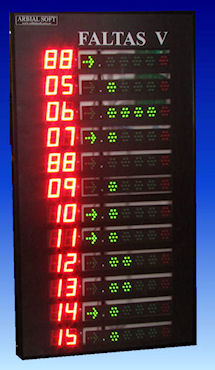

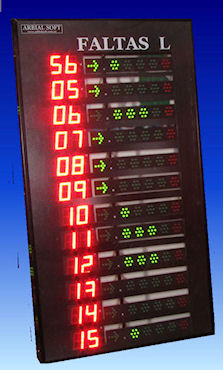

TABLERO
FALTAS PERSONALES CON JUGADOR EN CANCHA
E INDICACION NUMERICA (LIGA NACIONAL)
|
| |
|
| |
|
Al
encender se realiza una comprobación de todos los puntos y numeros |
|
Memoria de todos los datos de los carteles, faltas-numeros-en cancha |
|
Puntos formados
por 7 leds en forma de circulo, diámetro 35mm |
|
2 (dos) Números de 50mm de alto simple fila de leds, rojo 3mm (00-99) |
|
Faltas 1-4 en verde, 5ta en rojo, Flecha de Jugador en cancha verde |
|
Parpadeo de las faltas en la 5ta |
|
Bajo
consumo y peso |
|
Tamaño 550mm x 1000mm x 70mm |
|
|
|
CONSOLA DE CONTROL |
| |
|
| |
|
Teclas
numericas para control de jugadores |
|
Tecla
de Reset, borra todo |
|
Teclas
para seleccionar LOCAL Y VISITA-ATRAS-Jugador en Cancha |
|
Tecla
para decrementar una falta en caso de error |
|
Leds de LOCAL, VISITA, ATRAS y JC |
|
Memoria de todos los datos, numeros, faltas y JC de ambos carteles |
|
Display de 2 digitos para control de los comandos |
|
Facil uso, comandos sencillos, menos teclas a presionar |
|
| |
| |
| |
| |
